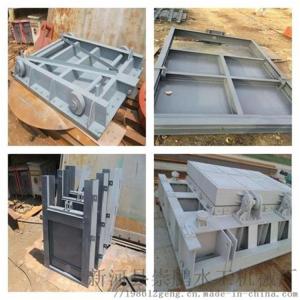

弧形鋼制閘門 鋼制水力閘門
- 起訂量 (臺)價格
-
1-5￥5600 /臺
-
≥5￥5500 /臺
- 發布日期： 2020-04-22
- 更新日期： 2025-05-01
產品詳請
| 外型尺寸 |
尺寸齊全
|
| 品牌 |
浩川
|
| 貨號 |
HC951
|
| 用途 |
儲水擋水
|
| 型號 |
型號齊全可定制
|
| 制造商 |
河北 邢臺
|
| 是否進口 |
否
|
弧型閘門各結構分析 1.底檻安裝 底檻安裝前,在埋件上作出中線。 底檻安裝時利用水準儀控制高程,利用已放出的門槽中線及孔口中線控制中偏差。 2.側軌安裝 側軌設計為兩個獨立部件:側止水埋件;側輪導軌埋件。兩個部件獨立安裝。 (1)側軌支鉸中距離控制。 側軌安裝前,在已安裝的底檻上作出側軌與底檻在孔口方向的接觸線、側止水埋件安裝線、側輪導軌埋件安裝中線;以閘室側墻上已設置的支鉸中投影為圓心,利用經過校核的30m鋼卷尺沿閘室側墻在側軌上、下游放出8組控制點。 (2)側軌孔口中控制。 側軌安裝時,利用兩條基準線為布置經緯儀,測量其到側止水工作面(或側輪導軌埋件工作面)的距離來控制側止水埋件(或側輪導軌埋件)的安裝垂直度及扭曲度 ②支鉸鋼梁在孔口方向的中線控制利用兩條基準線架設經緯儀控制支鉸鋼梁在孔口方向的位置。 ③支鉸鋼梁的傾斜度支鉸鋼梁的傾斜度按其水平投影尺寸L的偏差值來控制,要求L的偏差值不大于L/1000。 支鉸鋼梁安裝完畢,用全站儀校驗安裝尺寸,合格后設計要求對支鉸鋼梁進行加固。在焊接加固過程中需對支鉸鋼梁變形情況進行監控,以防變形。
